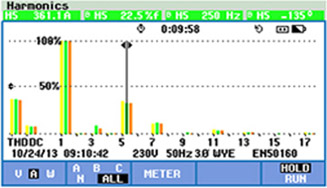

谐波概述

在供电系统中,理想的交流电压/电流星正弦波形,但当正弦电压(或非正弦电压)施加在非线性负载上,电流就会畸变成非正弦波,非正弦波的电流流经带有咀抗的电网就会产生压降,进而使得电压波形产生畸变。这类畸变的电压/电流通过傅里叶分解,等效成工频的基波和若干工频整数倍(倍数大于等于2)的杂质波加,这类杂质波形称为谐波。非线性负載是系统产生语波的主要原因,这类负载一般称为谐波源,随着电力电子技术的发展,电力电子装置成为目前电网中最主要的谐波源之ー。

谐波的出现对公共电网来说是一种污染,它使用电设备所在的电网环境恶化,同时也会对公共电网以外以及周國的通信造成危害,它会降低系统容量:加速用电

设备老化,缩短其寿命,严重的甚至直接损坏设备,危害安全生产;同时在不断的浪费电能,造成大量经済损失。

谐波治理

语波的污染日益严重,在新配电网络的设计中其危害已经不容忽视,近年来各方机构在治理语波污染的道路上不断摸素,一方面对电力电子装置进行深化改造,滅少设备产生的语波;一方面增加谐波补偿装置来补偿谐波,传统常见的LC谮滤波就是这类,随着IGBT和PWM控制技术的不断成熟,动态有源滤波装置(APF)开始逐渐兴起,它凭借着快速响应、无级补偿、可控补偿次数等优点逐渐成为谐波补偿的重要手段之一。

瑞典 Comsys公司成立于2001年,秉承“Creating Value through Power Quality--提高客户的电能质量为客户创造价值”这一理念,十多年来在改善电源质量的道路上不断前行,公司主打产品线ADF,其综合了谐波抑制,负载平後,动态无功补偿,处理共振、闪变和电压波动等多项功能,能广泛用于工业、民用等诸多具有谐波污染的地方。集成多样化、扩展灵活、智能化等众多优点,是动态有源滤波器家族中具有一流控制技术的组成成员。

Comsys ADF 简介

产品功能

治理2~49次波,平衡负载,补偿无功,处理闪变,抑制共振。

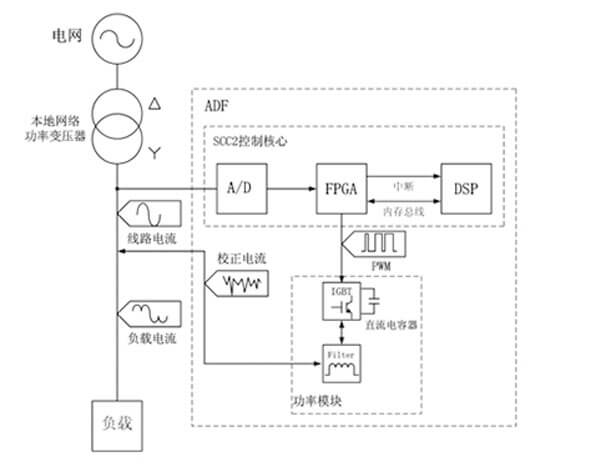

产品系列 工作原理

通过监测负载的电压和电流。电力网络中的实时情况将被持续反馈给控制核心,控制核心根据用户设定的参数要求世行计算,得出所需补偿电流的各种参数,通过PWM控制』IGBT产生与诸波大小相等,方向相反的补像波形,注入到被电网中,抵消谐波。

应用行业

电信/银行/败据中心、治炼/化工、机械/造纸バ流车制造、CBD/酒店/广场、公共事业等。
